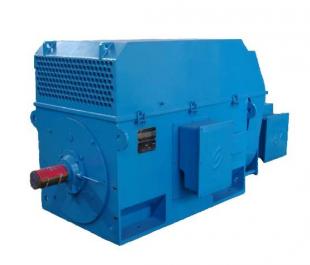

Y、YKK、YKS高壓三相異步電動機
生產廠家:南洋防爆電機有限公司 瀏覽量:已有人關注
 點擊看大圖
|
該系列電動機可用于驅動各種通用機械：如壓縮機、水泵、風機以及其它機械設備，在礦山、機械工業、石油化工業 、發電廠等工廠企業具有爆炸性氣體環境的場所中作為原動機使用。
Y、YKK、YKS系列6KV中心高355~630為中型高壓鼠籠型電動機，額定功率從220KW~3150KW。10KV三相異步電動機是一種可直接由10000V電網供電的電動機。同6KV電動機相比，具有簡化設備、節省投資、降低耗電量等優點。以上高壓電機可用于風機、水泵、壓縮機、鼓風機等機械設備。
Y、YKS、YKK系列大型三相異步電動機是我公司消化吸收了國內外的先進電機技術，按照國際標準、國家標準和行業標準開發的系列產品，是大型交流電機更新換代的新系列產品。 本系列電動機運用了計算機優化設計，采用了新材料、新工藝、具有效率高、噪聲低、振動小、重量輕、可靠性高，安裝維修方便等特點。 本系列電動機有6kV、10kV兩種額定電壓。 本系列電動機的外殼防護等級有IP23、IP44兩種，也可按用戶的要求制成管道通風式IP44，如用戶需要其他防護等級如：IP54、IP24等，亦可協商制造。 本系列電動機的安裝型式為IMB3。可用于驅動各種輕載起動的機械設備，如作為壓縮機、通風機、水泵、破碎機等機械的原動機。
Y、YKS、YKK系列大型三相異步電動機使用條件
額定電壓： 6kV或10kV
額定頻率：50Hz
環境空氣溫度：-5℃~+40℃
海拔高度：不超過1000mm
工作制： 連續工作制S1
環境條件： 戶內、戶外(W)、濕熱帶(TH)、戶外濕熱帶(THW)、戶內防中等腐蝕型(F1)、戶內防強腐蝕型(F2)、戶外防中等腐蝕型(WF1）、戶外防強腐蝕型(WF2)，運行地點最濕月月平均最高相對濕度為90%，同時該月月平均最低溫度不高于25℃
額定電壓：6KV、10KV
功率范圍：355~7100KW
同步轉速：3000、1500、1000、750、600、500、429、375、333、300r/min
軸中心高：710、800mm
在此基礎上派生有戶外（W）、濕熱帶（TH）、戶外濕熱帶（THW）、戶內防中等腐蝕型（F1）、戶內防強腐蝕型（F2）、戶外防中等腐蝕型（WF1）、戶外防強腐蝕性（WF2），派生的三相異步電動機的性能指標、安裝外形尺寸與基本系列的相同。
Y、YKS、YKK系列大型三相異步電動機結構說明
該系列電動機采用國際流行的箱式結構，機座、端蓋等部件用鋼板焊成，軸承采用端蓋式球面滑動軸承，具有負荷能力強，檢修及裝配方便等優點。電動機重量輕、剛度好。卸下冷卻器，可觀察或接觸電動機內部，安裝和維修方便。
定子采用F級絕緣，定子線圈采用雙玻璃絲包薄膜帶繞包銅扁線繞制，經繞包絕緣并VPI整體浸漆后具有較高的電氣強度、機械強度、絕緣性能、防潮性和熱穩定性。
轉子采用銅條結構，導條和端環之間采用可靠的焊接工藝，并采取了防止導條斷裂的可靠措施，經高精度校驗平衡，電動機運轉平穩，振動小。
高壓接線盒為密封結構，接線空腔大，留有電纜接頭位置。接線盒在電動機右側（軸伸端視之）。當電動機功率為2000kW及以上時，在電動機主接線盒的另一側設置副接線盒，用于電動機定子三相繞組的中性點連接以及電動機的差動保護。
